Unterwasserschlauch/ Marineschlauch mit Schwimmkörper

Anfrageformular

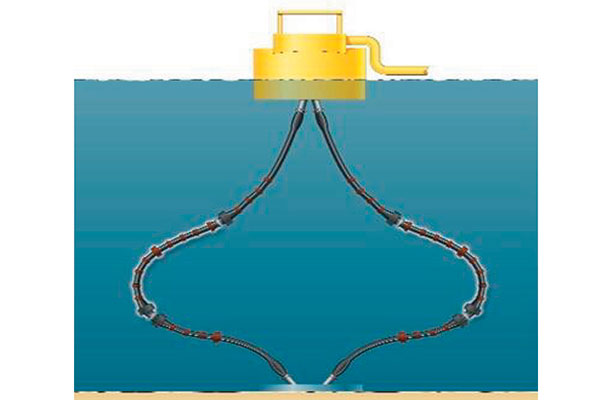

Unterwasserschläuche zur Ölförderung sind in der Industrie besonders wichtig. Unsere Unterwasserschläuche können über Einpunktverankerungen an Unterwasserleitungen und direkt an Pipelines angeschlossen werden. Die Unterwasserschläuche sind mit einfachen oder doppelten Schlauchkörpern ausgestattet.

Standard
Unsere Unterwasserschläuche werden OCIMF konform und ISO9000:2001 konform produziert.

Eigenschaften
Nenndruck: 15, 19 oder 21 bar
Sicherheitsfaktor: 5:1
Stromdurchgang: elektrisch kontinuierlich

Technische Daten
(Die folgenden Datensets wurden unter einem Nenndruck von 15, 19 oder 21 bar erhoben)

Innendurchmesser
mm		 Gewicht (leer)
kg		 Außendurchmesser
mm		 Min. Biegeradius
m

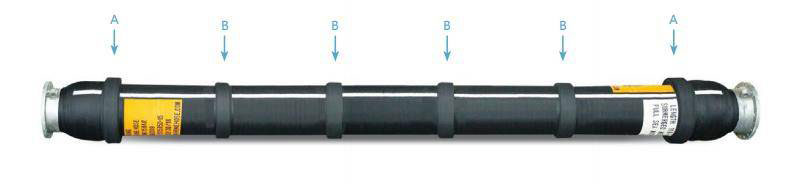

9.1m 10.7m 12.2m A B
150(6") 372/144 415/161 458/178 368 254 0.6(2.0')
200(8") 505/217 561/242 617/267 471 311 0.8(2.8')
250(10") 681/282 762/311 843/340 471 368 1.0(3.3')
300(12") 942/346 1052/381 1162/416 581 471 1.2(4.0')
400(16") 1389/592 1559/659 1729/726 697 581 1.6(5.3')
500(20") 1840/837 2072/928 2304/1019 799 697 2.0(6.6')
600(24") 2704/1254 3030/1399 3356/1544 946 799 2.4(8.0')

Hinweis: Auf Anfrage sind auch Maßanfertigungen möglich.

Zertifikate

  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN600mm)
  • BV Testbericht (Marineschlauch mit zwei Karkassen, Prototyp-DN600mm)
  • BV Testbericht (Schwimmschlauch mit zwei Karkassen, Prototyp -DN600mm)
  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN600mm)
