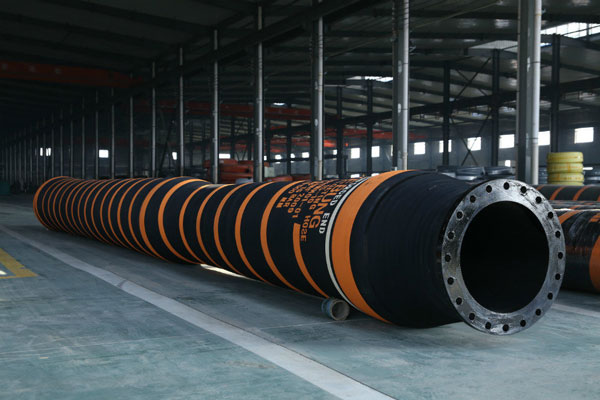

Schwimmschlauch, an einem Ende verstärkt/ mit Stahleinlage an einem Ende

Anfrageformular

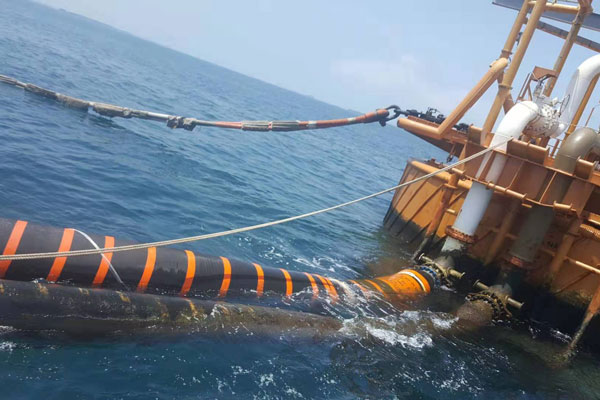

Die Schwimmschläuche sind an einem End verstärkt, könnnen an CALM System Bojen oder Single Point Mooring Systeme angeschlossen werden und eignen sich zur Förderung von Rohöl und Treibstoffen zwischen Bohrplattform und Tankern.

Produkprüfung der Schwimmschläuche mit einem verstärkten Ende
Während der Herstellung werden GMPHOM 2009 konforme Qualitätsprüfungen an allen Schläuchen durchgeführt um hohe Sicherheit und Leistung der Marineschläuche zu garantieren.

Eigenschaften
1. Speziell deignt zum Anschluss an Pipelinesysteme von Bohrplattformen
2. Schwimmschläuche sind mit einfachem und doppeltem Schlauchkörper erhältlich
3. Nenndruck: 21 bar
4. Min. Auftriebsreserve: 20% oder auf Anfrage
5. Stromdurchgang: unterbrochen oder auf Anfrage
6. Ein verstärktes Ende garantiert effizientes Erkennen von Lecks. Der Detektor reagiert sofort, wenn der erste Schlauchkörper beschädigt wird. Daraufhin können die Arbeiter*innen schnell reagieren und so ökonomische wie Umweltschäden vermeiden.

Technische Daten
(Gemäß Datenset bei Nenndruck von 15, 19 oder 21 bar)

Innendurchmesser
mm		 Gewicht (leer)
kg		 Außendurchmesser
mm		 Min. Biegeradius
m

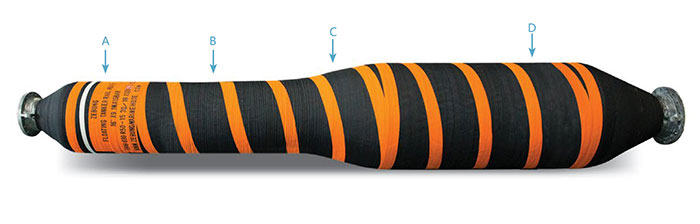

9.1m 10.7m 12.2m A B C D
150(6") 428 478 528 340 220 340 410 0.9(3')
200(8") 556 623 690 400 270 400 480 1.2(4')
250(10") 840 941 1042 460 330 480 560 1.5(5')
300(12") 1021 1143 1265 520 390 570 650 1.8(6')
400(16") 1894 2164 2434 600 530 760 850 2.4(8')
500(20") 2450 2740 3030 760 630 880 960 3.0(10')
600(24") 3615 4000 4385 850 740 1050 1130 3.6(12')

Hinweis: Auf Anfrage können auf Maßanfertigungen vorgenommen werden.

Zertifikate

  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN600mm)
  • BV Testbericht (Marineschlauch mit zwei Karkassen, Prototyp-DN600mm)
  • BV Testbericht (Schwimmschlauch mit zwei Karkassen, Prototyp -DN600mm)
  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN600mm)
