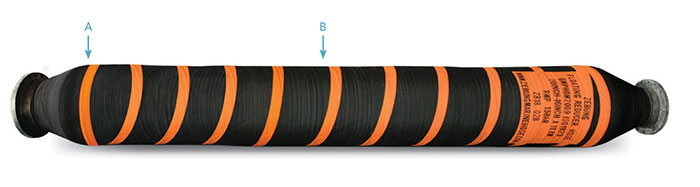

Schwimmschlauch/ Marineschlauch (Offshore Bohrplattform/ Bohrinsel)

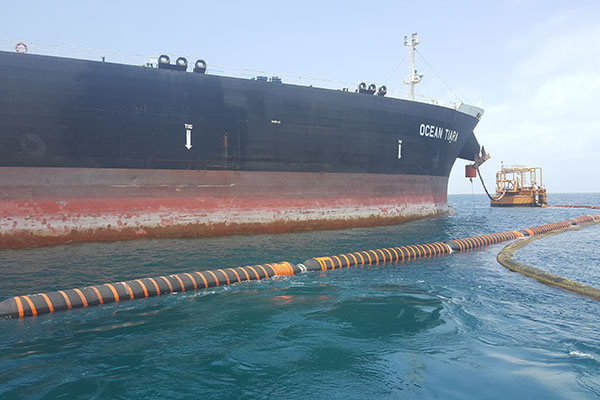

Diese Marineschläuche eignen sich speziell zur Lieferung, Förderung, Lagerung oder den Transfer für Rohölen und anderen Treibstoffen zwischen Bohrplattformen und Tankern.

Produktprüfung der Schwimmschläuche

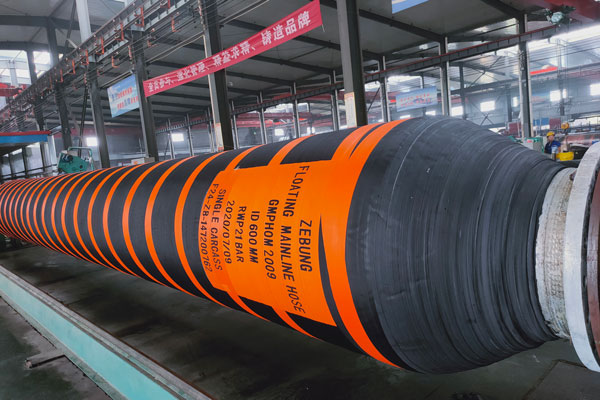

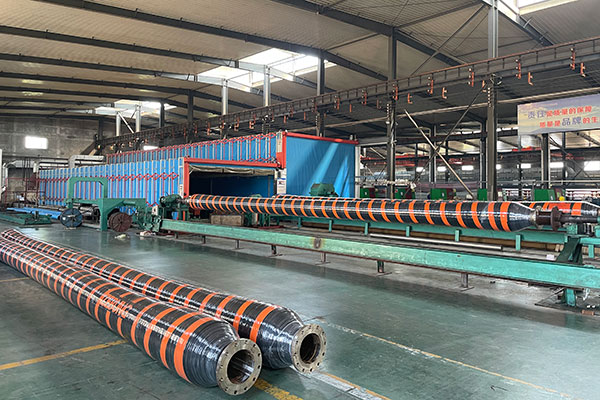

Während der Produktion werden die Schwimmschläuche GMPHOM 2009 Qualitätsprüfungen unterzogen (oder kundenspezifischen Tests), damit höchste Qualität, Sicherheit und Leistung für Marineanwendungen garantiert werden können.

Eigenschaften
1. Schwimmschläuche werden mit einer zusätzlichen PE-Schaumschicht versehen, um Wasserabsorbierung zu vermeiden.
2. Die Außenhülle wird aus Gummi mit hoher UV-, Korrosionsbeständigkeit und Haltbarkeit hergestellt.
3. Kompaktes Design für leichte Montage und wenig Instandhaltung.
4. Können auch mit Stahlflansch ausgestattet werden.
5. Schwimmschläuche mit einfachem oder doppeltem Schlauchkörper
6. Nenndruck: 15, 19 oder 21 bar
7. Sicherheitsfaktor: 5:1
8. Min. Auftriebsreserve: 20% oder auf Anfrage
9. Stromdurchgang: unterbrochen oder auf Anfrage
10. Die Marineschläuche haben ein spezielles System um Lecks festzustellen. Der Detektor reagiert sofort auf Beschädigungen des ersten Schlauchkörpers. Daraufhin können die Arbeiter den Schlauch direkt reparieren und so ökonomische sowie Umweltschäden vermeiden.

Technische Daten
(Gemäß eines Nenndrucks von 15, 19 oder 21 bar)


Innendurchmesser
mm
Gewicht (leer)
kg
Außendurchmesser
mm
Min. Biegradius
m
9.1m 10.7m 12.2m A B
152 425 475 525 400 320 0.9
203 558 623 688 420 370 1.2
254 809 910 1011 490 430 1.5
304 985 1103 1221 590 520 1.8
400 1446 1676 1906 740 670 2.4
500 2000 2262 2524 850 770 3
600 2669 3042 3415 1010 910 3.6

Hinweis: Auf Anfrage können die Eigenschaften aus Maß angepasst werden.

Zertifikate

  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN600mm)
  • BV Testbericht (Marineschlauch mit zwei Karkassen, Prototyp-DN600mm)
  • BV Testbericht (Schwimmschlauch mit zwei Karkassen, Prototyp -DN600mm)
  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN600mm)
