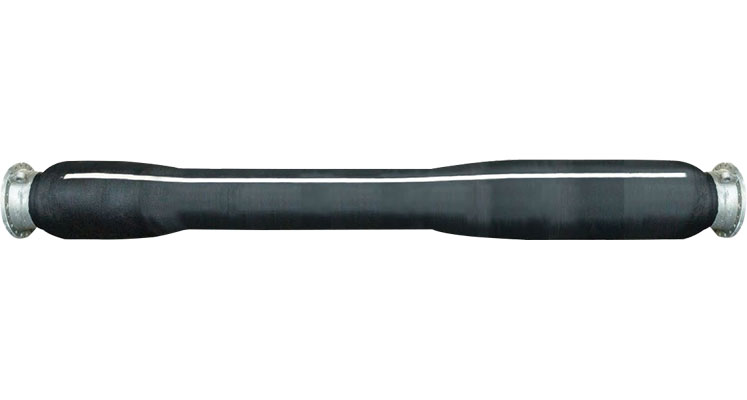

Unterwasserschlauch/ Marineschlauch ohne Schwimmkörper

Anfrageformular

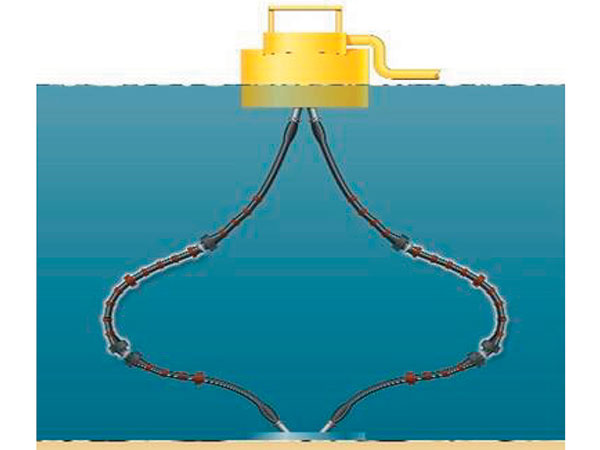

Die Unterwasserschläuche haben keine Schwimmkörper und können an Rohrverzweigungen und Einpunktverankerungen von Unterwasser-Pipelines angeschlossen werden. Unsere Unterwasserschläuche mit einfachem oder doppeltem Schlauchkörper können individuell nach Kundenanforderungen und je nach Marineanwendung maßangefertigt werden.

Eigenschaften
1. Nenndruck: 15, 19 oder 21 bar
2. Sicherheitsfaktor: 5:1
3. Stromdurchgang: kontinuierlich oder auf Anfrage

Technische Daten
(Die folgenden Datensets wurden unter einem Betriebsdruck von 15, 19 oder 21 bar aufgezeichnet)

Innendurchmesser
mm		 Gewicht (leer)
kg		 Außendurchmesser
mm		 Min. Biegeradius
m
9.1m 10.7m 12.2m A B
150(6") 372/144 415/161 458/178 368 254 0.6(2.0')
200(8") 505/217 561/242 617/267 471 311 0.8(2.8')
250(10") 681/282 762/311 843/340 471 368 1.0(3.3')
300(12") 942/346 1052/381 1162/416 581 471 1.2(4.0')
400(16") 1389/592 1559/659 1729/726 697 581 1.6(5.3')
500(20") 1840/837 2072/928 2304/1019 799 697 2.0(6.6')
600(24") 2704/1254 3030/1399 3356/1544 946 799 2.4(8.0')

Hinweis: Auf Anfrage sind auch Sonderanfertigungen möglich.

Zertifikate

  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN600mm)
  • BV Testbericht (Marineschlauch mit zwei Karkassen, Prototyp-DN600mm)
  • BV Testbericht (Schwimmschlauch mit zwei Karkassen, Prototyp -DN600mm)
  • BV Testbericht (Marineschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN300mm)
  • BV Testbericht (Schwimmschlauch mit einer Karkasse, Prototyp-DN600mm)
